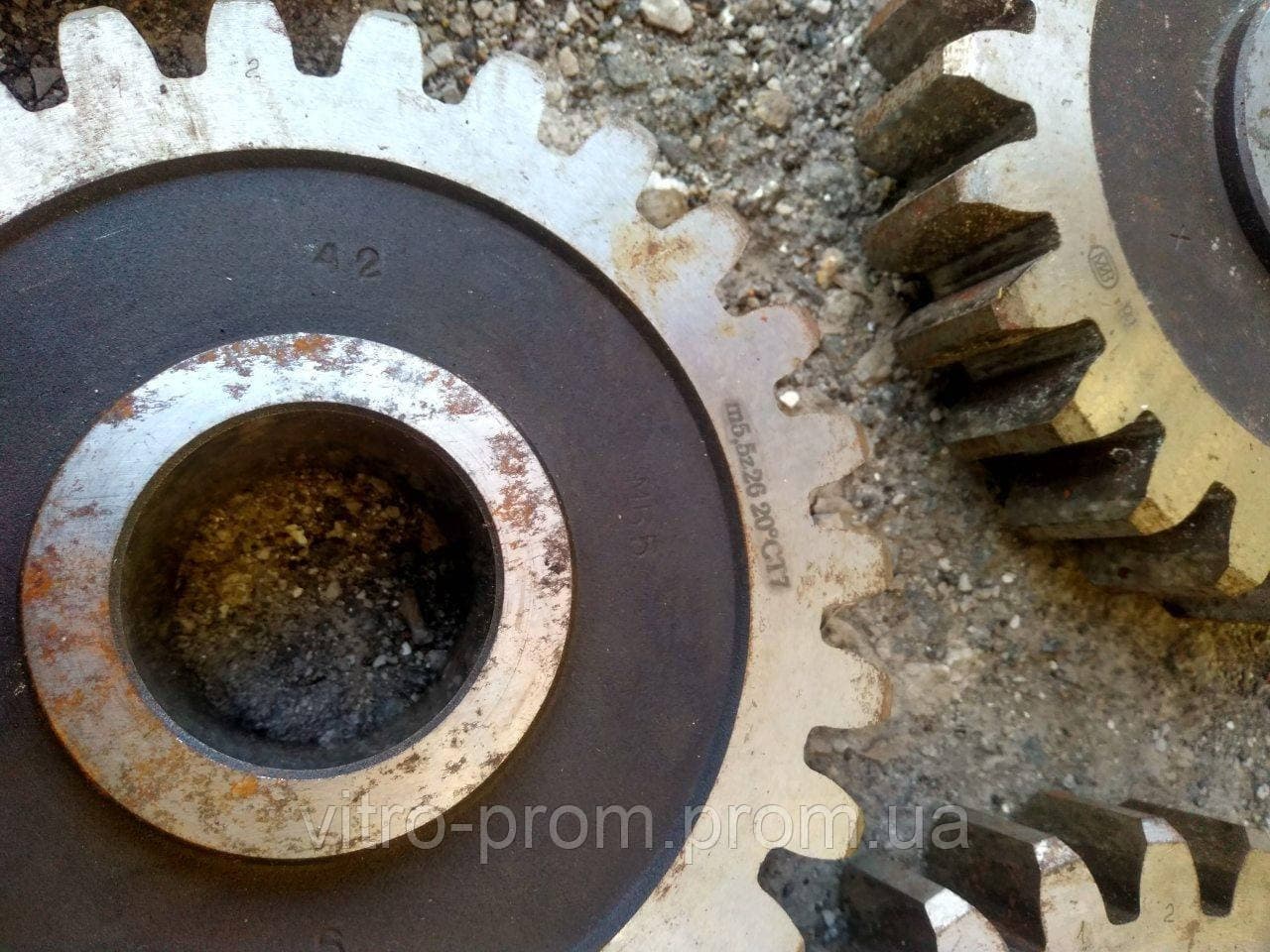

Колеса зубчасті вимірювальні m5.5, Z=26, 20°, СТ7, СРСР прямозубі ГОСТ 6512-74
≈ $87.71
3,999 ₴
Descriere
Зубчасте вимірювальне колесо призначене для точної перевірки та контролю параметрів прямозубих циліндричних передач. Воно виготовлене відповідно до стандарту ГОСТ 6512-74 та призначене для вимірювань в однопрофільному та двопрофільному зачепленні зубчастих коліс за профілем вихідного контуру (ГОСТ 13755-81). Колесо має високоточну геометрію зубів, що забезпечує стабільний контакт при вимірюваннях і мінімальне ковзання. Використовується в машинобудуванні, налагодженні обладнання, метрології та технічному контролі якості зубчастих передач. Характеристики Модуль зуба (m): 5,5 мм Число зубів (Z): 26 Діаметр вимірювального ролика: 10,353 мм Розмір за роликами (діаметр): 159,113 мм Повна висота зуба (h): 12,50 м м Висота головки зуба (ha): 5,6 мм Ширина вінця (B): 30 мм Ширина маточини (b): 38 мм Тип зуба: прямозубий Стандарт: ГОСТ 6512-74 Призначення: вимірювання та контроль параметрів зубчастих коліс з модулем від 1 до 10 мм Особливості Призначений для контролю циліндричних прямозубих коліс із зовнішнім евольвентним зачепленням. Відповідає стандартам точності та геометрії зубів ГОСТ Використовується як для однопрофільного, так і для двопрофільного зачеплення. Висока довговічність та точність вимірювань Застосовується для калібрування, налагодження та перевірки зубчастих передач Застосування Машинобудування та ремонт обладнання Контроль якості зубчастих передач Лабораторні вимірювання та калібрування обладнання
