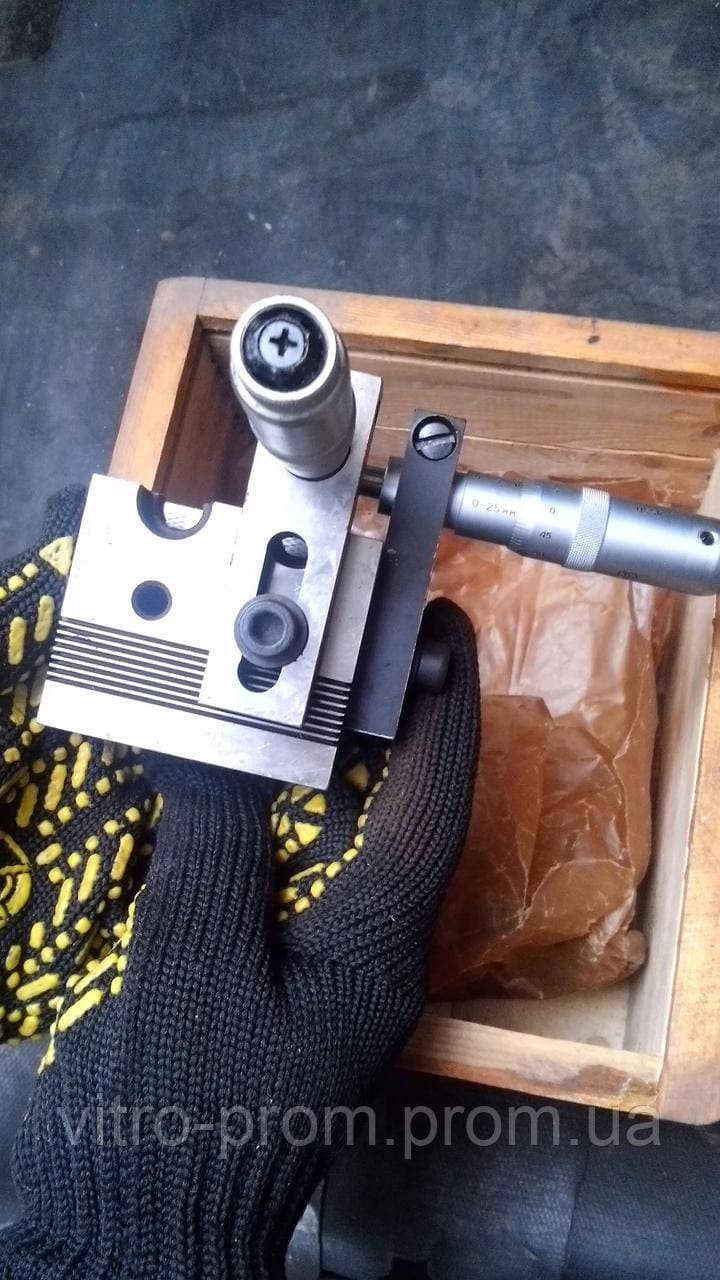

Пристрій для проміру круглих гребінок 1К, 2К, 3К, 4К СРСР
≈ $81.13
3,699 ₴
Popis
Пристосування використовується для швидкої перевірки круглих гребінець після заточування. З його допомогою контролюють форму зубів, радіус заточування та точність розташування зубів по колу. Це дозволяє відразу визначити, чи відповідає деталь вимогам, чи її потрібно доопрацьовувати. Пристрій випускався в кількох виконаннях - 1К, 2К, 3К і 4К, які призначені для різних розмірів гребінця. У комплект входять змінні вкладки (шаблони) під різні профілі. Призначення Пристосування застосовується на ділянці заточування або у контрольному відділі для перевірки круглих гребінців після обробки. З його допомогою перевіряють: форму та профіль зубів радіус заточування вершини зуба симетрію заточування крок зубів співвісність деталі биття по торцю Використання такого пристрою прискорює контроль і допомагає відразу виявляти шлюб. Конструкція Пристосування складається з кількох основних частин: корпус - жорстка опора зі сталі або чавуну центруюча оправка або втулка - для точної установки гребінки змінні вкладки (шаблони) - під різні профілі зубів притискний механізм - фіксує деталь під час перевірки кріплення — для встановлення на робочий стіл або поруч із верстатом Що перевіряють після заточування Після встановлення гребінки в пристрій можна перевірити: відповідність радіусу заточування заданому розміру правильність форми профілю зуба симетричність заточування рівномірність кроку зубів биття та точність розташування деталі Також при огляді можна виявити задираки, сколи або залишки абразиву після шліфування.
